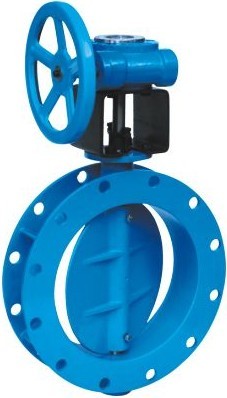

耐磨塵氣蝶閥
|
|
該閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。該閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。
主要性能:
·公稱壓力： 0.1 MPQ
·適用溫度 :10～300℃；-20～420℃；-30-500℃
·適用介質：空氣、煤氣、煙氣及含塵氣體
·電源 (電壓)：三相380V·AC；氣源壓力：0.4-0.6MPo；供油壓力：6.3MPQ
·泄漏率：≤0.5％；≤115％
電(氣、液）動裝置技術性能
|
公稱
通徑
|
電動動裝置
|
氣動裝置
|
液動裝置
|
|
型號
|
功率 KW
|
啟閉時間S
|
型號
|
耗氣量 cm3
|
管接頭
|
啟閉時間S
|
型號
|
耗油量cm3
|
管接頭
|
啟閉時間S
|
|
100-200
|
Q20-1
|
0.12
|
≤25
|
0215
|
150
|
G1/4
|
≤15
|
A600
|
250
|
H18×1.5
|
≤15
|
|
250-400
|
Q30-1
|
0.12
|
≤25
|
QZ25
|
500
|
G1/4
|
≤15
|
A1000
|
350
|
H18×1.5
|
≤15
|
|
450-600
|
Q40-1
|
0.25
|
≤25
|
QZ45
|
1D00
|
G3/8
|
≤15
|
A2000
|
750
|
H18×1.5
|
≤15
|
|
700-1000
|
Q60-1
|
0.25
|
≤25
|
QZB5
|
2800
|
G3/8
|
≤15
|
A2000
|
1000
|
M22×1.5
|
≤15
|
|
1100-1400
|
Z10十二級減速
|
0.37
|
≤40
|
02150
|
8000
|
G3/4
|
≤25
|
A3000
|
1500
|
M22×1.5
|
≤15
|
|
1600-2000
|
Z20十二級減速
|
0.55
|
≤40
|
QZ3D0
|
18000
|
G3/4
|
≤25
|
A4000
|
3000
|
M27×2
|
≤25
|
|
2100-3000
|
Z30十二級減速
|
0.75
|
≤50
|
QZ500
|
34000
|
G1
|
≤25
|
A6D00
|
4000
|
M33×2
|
≤25
|
MD9、7/6、3/43S-1 電（液、氣、手）動耐磨塵氣蝶閥主要外形及連接尺寸
|
DN
|
D
|
D1
|
n-d
|
b
|
L
|
H1
|
MD343S-1
|
MD643S-1
|
MD743S-1
|
MD943S-1
|
|
H2
|
L1
|
L2
|
質量
|
H2
|
L1
|
L 2
|
質量
|
H2
|
L1
|
L 2
|
質量
|
H 2
|
L1
|
L2
|
質量
|
|
100
|
210
|
170
|
8-18
|
14
|
120
|
130
|
425
|
203.5
|
200
|
28
|
472
|
105
|
270
|
26
|
470
|
105
|
270
|
25
|
537
|
315
|
245
|
55
|
|
125
|
240
|
200
|
8-18
|
14
|
120
|
150
|
438
|
203.5
|
200
|
34
|
488
|
105
|
270
|
32
|
485
|
105
|
270
|
30
|
550
|
315
|
245
|
60
|
|
150
|
265
|
225
|
8-18
|
14
|
120
|
160
|
455
|
203.5
|
200
|
38
|
505
|
105
|
270
|
36
|
500
|
105
|
270
|
35
|
567
|
315
|
245
|
72
|
|
200
|
320
|
280
|
8-18
|
1
|
140
|
180
|
478
|
203.5
|
200
|
42
|
528
|
105
|
270
|
4
|
525
|
105
|
270
|
40
|
590
|
315
|
245
|
78
|
|
250
|
375
|
335
|
12-18
|
16
|
140
|
230
|
5008
|
203.5
|
200
|
46
|
550
|
180
|
596
|
55
|
550
|
180
|
550
|
52
|
630
|
315
|
245
|
83
|
|
300
|
440
|
395
|
12-22
|
16
|
170
|
262
|
52
|
203.5
|
200
|
54
|
578
|
180
|
596
|
63
|
580
|
180
|
550
|
60
|
658
|
315
|
245
|
93
|
|
350
|
490
|
445
|
12-22
|
16
|
170
|
287
|
550
|
203.5
|
200
|
64
|
600
|
180
|
596
|
73
|
600
|
180
|
550
|
70
|
680
|
315
|
245
|
95
|
|
400
|
540
|
495
|
16-22
|
16
|
190
|
293
|
570
|
203.5
|
200
|
81
|
6印
|
180
|
596
|
90
|
620
|
180
|
550
|
85
|
700
|
315
|
245
|
98
|
|
450
|
595
|
550
|
16-22
|
16
|
190
|
320
|
595
|
300
|
290
|
110
|
645
|
280
|
812
|
140
|
645
|
280
|
700
|
130
|
725
|
353
|
315
|
140
|
|
500
|
645
|
600
|
20-22
|
18
|
190
|
346
|
616
|
300
|
290
|
128
|
666
|
280
|
812
|
179
|
665
|
280
|
700
|
170
|
746
|
353
|
313
|
179
|
|
600
|
755
|
705
|
20-26
|
20
|
210
|
403
|
632
|
300
|
290
|
157
|
682
|
280
|
812
|
213
|
680
|
280
|
700
|
205
|
762
|
353
|
313
|
213
|
|
700
|
860
|
810
|
24-26
|
20
|
210
|
467
|
682
|
360
|
290
|
199
|
732
|
281
|
934
|
250
|
730
|
280
|
810
|
240
|
820
|
460
|
439
|
267
|
|
800
|
975
|
920
|
24-30
|
20
|
210
|
546
|
732
|
360
|
290
|
229
|
782
|
281
|
934
|
308
|
780
|
280
|
810
|
290
|
843
|
460
|
439
|
326
|
|
900
|
1075
|
1020
|
24-30
|
20
|
250
|
596
|
870
|
360
|
290
|
287
|
920
|
281
|
934
|
370
|
920
|
280
|
810
|
350
|
892
|
460
|
439
|
385
|
|
1000
|
1175
|
1120
|
28-30
|
20
|
250
|
646
|
920
|
360
|
290
|
430
|
970
|
281
|
934
|
512
|
970
|
280
|
810
|
480
|
940
|
460
|
439
|
528
|
|
1100
|
1275
|
1220
|
28-30
|
20
|
250
|
710
|
965
|
652
|
525
|
620
|
985
|
460
|
1630
|
670
|
985
|
410
|
1100
|
610
|
985
|
820
|
545
|
682
|
|
1200
|
1375
|
1320
|
32-30
|
20
|
250
|
765
|
1015
|
652
|
525
|
765
|
1040
|
460
|
1630
|
590
|
1040
|
410
|
1100
|
720
|
1045
|
820
|
545
|
827
|
|
1400
|
1575
|
1520
|
36-30
|
20
|
300
|
870
|
1278
|
652
|
525
|
1188
|
1278
|
460
|
1630
|
1210
|
1278
|
410
|
1100
|
1050
|
1485
|
820
|
545
|
1250
|
|
1600
|
1790
|
1730
|
40-30
|
24
|
300
|
986
|
1665
|
652
|
525
|
1393
|
1665
|
460
|
1630
|
1420
|
1665
|
410
|
1100
|
1250
|
1665
|
820
|
545
|
1455
|
|
1800
|
1990
|
1930
|
44-30
|
24
|
300
|
1120
|
1770
|
652
|
525
|
1800
|
1770
|
460
|
1630
|
1830
|
1770
|
410
|
1100
|
1610
|
1770
|
820
|
545
|
1865
|
|
2000
|
2190
|
2130
|
48-30
|
24
|
300
|
1250
|
1870
|
652
|
525
|
2130
|
1870
|
460
|
1630
|
2150
|
1870
|
410
|
1100
|
1840
|
1910
|
820
|
545
|
2190
|
|
2100
|
2300
|
2240
|
52-33
|
24
|
300
|
1312
|
1950
|
820
|
710
|
2600
|
1950
|
580
|
1890
|
2630
|
1950
|
500
|
1300
|
2350
|
1970
|
960
|
683
|
2795
|
|
2200
|
2405
|
2340
|
52-33
|
30
|
350
|
1375
|
2000
|
820
|
710
|
3200
|
2000
|
580
|
1890
|
3410
|
2000
|
500
|
1300
|
3100
|
2020
|
960
|
683
|
3690
|
|
2400
|
2605
|
2540
|
56-33
|
30
|
350
|
1480
|
2100
|
820
|
710
|
4200
|
2100
|
580
|
1890
|
4500
|
2100
|
500
|
1300
|
4200
|
2160
|
960
|
683
|
4720
|
|
2600
|
2805
|
2740
|
60-33
|
30
|
350
|
1600
|
2200
|
820
|
710
|
5100
|
2200
|
580
|
1890
|
5310
|
2200
|
500
|
1300
|
4800
|
2260
|
960
|
683
|
5530
|
|
2800
|
3030
|
2960
|
64-36
|
30
|
400
|
1710
|
2300
|
940
|
830
|
5580
|
2300
|
720
|
1980
|
5800
|
2300
|
600
|
1500
|
5200
|
2380
|
960
|
683
|
6035
|
|
3000
|
3230
|
3160
|
68-36
|
30
|
400
|
1830
|
2400
|
940
|
830
|
5900
|
2400
|
720
|
1980
|
6020
|
2400
|
600
|
1500
|
5600
|
2485
|
960
|
683
|
6280
|
注：1、本閥法蘭連接尺寸符合GB9119.1-88標準規定。
2、有關執行機構原理、接線圖、技術參數見“附錄”。
3、本閥可按用戶要求設計制造。
4、需附件請在合同中注明（如控制箱、電磁閥、空氣濾減壓閥、回信器等）。
5、訂貨時請注明：產品名稱、規格、型號、公稱壓力、適用溫度、適用介質。
|
