- 閘閥

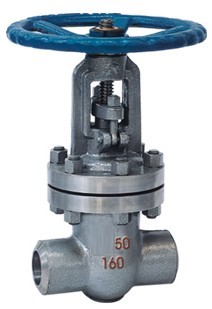

焊接閘閥
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
詳細介紹
閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
|
執入標準Administer standard
|
|
● 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
|
|
● 結構長度按E101的規定或按用戶提供尺寸
|
|
● 焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
|
|
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
|
|
● The length shall bein line with E101 or by user’s speeification.
|
|
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
|
|
● The size in inclose is old production’s size
|
|
性能規范Property and specifiecation
|
||||||
|
產品型號 Product type公稱壓力PN(MPa)Nominal pressure
|
試驗壓力(MPa)Test pressure
|
工作壓力(MPa)Working pressure
|
工作溫度(℃)Working temperature
|
適用介質Appicable medium
|
||
|
強度試驗Sheel test
|
密封試驗/上密封實驗Seal test
|
|||||
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
|
主要零件材料Matecrial for main parts
|
||||||
|
零件名稱Part name
|
材料牌號Material designation
|
|||||
|
閥體Body
|
WCB
|
WC6
|
WC9
|
|||
|
閥板Disc
|
WCB
|
WC6
|
WC9
|
|||
|
閥蓋Bonnet
|
25
|
12Cr1Mo1VA
|
||||
|
閥桿Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
||||
|
閥座Seat
|
25
|
12Cr1Mo1VA
|
||||
|
密封環Sealing ring
|
S軟鋼(增強柔性石墨)S soft steel (flexible graphite)
|
S軟鋼S soft steel
|
F軟鋼F Soft steel
|
|||
|
填料Packing
|
增強柔性石墨Fexible graphite
|
|||||
|
支架Yoke
|
WCB
|
WCB或WC6
|
||||
|
閥桿螺母Stem nut
|
45(ZCuZn25A16Fe3Mn3)
|
|||||
|
四開環Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|||
|
主要尺寸及重量Main dimensions and weight
|
|
公稱通徑DNNominal diameter
|
主要外形尺寸和連接尺寸Main external and connecting dimensions
|
電動裝置Electric dewice
|
重量Weight
|
||||
|
d
|
L
|
H
|
L1
|
L2
|
|||
|
Z60Y/Z62Y-250
|
|||||||
|
100
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
654
|
