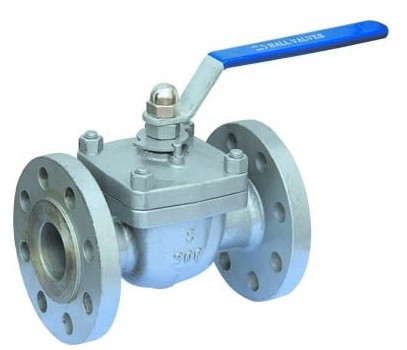

整體斜面球閥
詳細介紹
整體斜面球閥產品詳細介紹:
整體斜面球閥是湖北高中壓閥門廠開發的新型產品，適用于液化石油氣、油品、水、腐蝕性流體工程及鋁業氧化鋁粉輸送工程。該閥采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。本產品克服上述存在問題并顯示出獨特的優點。 1、密封可靠由于閥體是整體式，溫差及管道安裝應力不影響球體密封副的密封性能。在密封副磨損時，彈簧力能自動補償。 2、操作輕便啟閉力矩僅為常用球閥的50％以下。 3、使用壽命長優質的聚四氟乙烯閥座內、外有金屬保護圈,防止介質對閥座的沖刷損壞及聚四氟乙烯的冷流。并且預緊力可調整達到較小的密封比壓，這將大大提高使用壽命。而一旦閥座被火燒壞，內外金屬保護圈，起一定的保護作用。 4、維護方便本產品需要維護時，只要將閥蓋拆開，即可進行維護，不必將閥門從管道上拆下。
整體斜面球閥主要設計參數;
· 公稱通徑：DN15－200mm、1/2~2in
· 公稱壓力：PN1.6~10.0Mpa、Class 150~600Lb
· 適用溫度：-28~300℃、-28~180℃、-28~425℃
· 連接方式：法蘭連接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
· 對焊連接：ANSI B16.25、GB 12224-1989
YHQ341H蝸輪傳動整體斜面球閥主要零件材質表
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
|
球體
|
2Cr13H.Cr
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
|
密封材質
|
PTFE、柔性石墨、碳纖維
|
|||
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
蝸輪傳動整體斜面球閥【主要尺寸參數】
|
1.6Mpa
|
||||||||||||
|
DN
|
d1
|
L
|
H1
|
H2
|
W
|
E
|
D2
|
D1
|
D
|
b
|
f
|
N-Φ
|
|
15
|
15
|
130
|
110
|
65
|
130
|
|
45
|
65
|
95
|
14
|
2
|
4-14
|
|
20
|
20
|
130
|
115
|
75
|
130
|
|
55
|
75
|
105
|
14
|
2
|
4-14
|
|
25
|
25
|
140
|
130
|
95
|
160
|
|
65
|
85
|
115
|
14
|
2
|
4-14
|
|
32
|
32
|
165
|
150
|
107
|
250
|
|
78
|
100
|
135
|
16
|
2
|
4-18
|
|
40
|
40
|
165
|
180
|
120
|
250
|
|
85
|
110
|
145
|
16
|
3
|
4-18
|
|
50
|
50
|
203
|
205
|
140
|
300
|
|
100
|
125
|
160
|
16
|
3
|
4-18
|
|
65
|
65
|
222
|
240
|
180
|
300
|
|
120
|
145
|
180
|
18
|
3
|
4-18
|
|
80
|
80
|
241
|
240
|
210
|
350
|
|
135
|
160
|
195
|
20
|
3
|
8-18
|
|
100
|
100
|
305
|
325
|
220
|
350
|
|
155
|
180
|
215
|
20
|
3
|
8-18
|
|
125
|
125
|
356
|
350
|
230
|
400
|
|
185
|
210
|
245
|
22
|
3
|
8-18
|
|
150
|
150
|
394
|
350
|
320
|
|
95
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
200
|
200
|
457
|
420
|
380
|
|
95
|
265
|
295
|
335
|
26
|
3
|
12-23
|
|
250
|
250
|
533
|
450
|
420
|
|
110
|
320
|
355
|
405
|
30
|
3
|
12-25
|
|
300
|
300
|
610
|
520
|
508
|
|
110
|
375
|
410
|
460
|
30
|
4
|
12-25
|
|
2.5Mpa/4.0Mpa
|
||||||||||||||
|
DN
|
d1
|
L
|
H1
|
H2
|
W
|
E
|
D3
|
F
|
D2
|
D1
|
D
|
b
|
f
|
N-Φ
|
|
15
|
15
|
140
|
110
|
65
|
130
|
|
40
|
4
|
45
|
65
|
95
|
16
|
2
|
4-14
|
|
20
|
20
|
152
|
115
|
75
|
130
|
|
51
|
4
|
55
|
75
|
105
|
16
|
2
|
4-14
|
|
25
|
25
|
165
|
130
|
95
|
160
|
|
58
|
4
|
65
|
85
|
115
|
16
|
2
|
4-14
|
|
32
|
32
|
180
|
150
|
107
|
250
|
|
66
|
4
|
75
|
100
|
135
|
18
|
2
|
4-18
|
|
40
|
40
|
200
|
180
|
120
|
250
|
|
76
|
4
|
85
|
110
|
145
|
18
|
3
|
4-18
|
|
50
|
50
|
230
|
205
|
140
|
300
|
|
88
|
4
|
100
|
125
|
160
|
20
|
3
|
4-18
|
|
65
|
65
|
290
|
240
|
180
|
300
|
|
110
|
4
|
120
|
145
|
180
|
22
|
3
|
8-18
|
|
80
|
80
|
310
|
240
|
210
|
350
|
|
121
|
4
|
135
|
160
|
195
|
22
|
3
|
8-18
|
|
100
|
100
|
350
|
325
|
, 220
|
350
|
|
150
|
4.5
|
160
|
190
|
230
|
24
|
3
|
8-23
|
|
125
|
125
|
400
|
350
|
230
|
400
|
|
176
|
4.5
|
188
|
220
|
270
|
28
|
3
|
8-25
|
|
150
|
150
|
480
|
350
|
320
|
|
95
|
204
|
4.5
|
218
|
250
|
300
|
30
|
3
|
8-25
|
|
200
|
200
|
502
|
420
|
380
|
|
95
|
260
|
4.5
|
278
|
310
|
360
|
34
|
3
|
12-25
|
|
250
|
250
|
568
|
450
|
420
|
|
110
|
313
|
4.5
|
332
|
370
|
425
|
36
|
3
|
12-30
|
|
300
|
300
|
648
|
520
|
508
|
|
110
|
364
|
4.5
|
390
|
430
|
485
|
40
|
4
|
16-34
|
|
6.4Mpa
|
||||||||||||||
|
15
|
15
|
140
|
110
|
65
|
130
|
|
40
|
4
|
55
|
75
|
105
|
18
|
2
|
4-14
|
|
20
|
20
|
152
|
115
|
75
|
130
|
|
51
|
4
|
68
|
90
|
125
|
20
|
2
|
4-18
|
|
25
|
25
|
165
|
130
|
95
|
160
|
|
58
|
4
|
78
|
100
|
135
|
22
|
2
|
4-18
|
|
32
|
32
|
180
|
150
|
107
|
250
|
|
66
|
4
|
82
|
110
|
150
|
24
|
2
|
4-23
|
|
40
|
40
|
200
|
180
|
120
|
250
|
|
76
|
4
|
95
|
125
|
165
|
24
|
3
|
4-23
|
|
50
|
50
|
230
|
205
|
140
|
300
|
|
88
|
4
|
105
|
135
|
175
|
26
|
3
|
4-23
|
|
65
|
65
|
290
|
240
|
180
|
300
|
|
110
|
4
|
130
|
160
|
200
|
28
|
3
|
8-23
|
|
80
|
80
|
310
|
240
|
210
|
350
|
|
121
|
4
|
140
|
170
|
210
|
30
|
3
|
8-23
|
|
100
|
100
|
350
|
325
|
220
|
350
|
|
150
|
4.5
|
168
|
200
|
250
|
32
|
3
|
8-25
|
|
150
|
150
|
480
|
350
|
320
|
|
95
|
204
|
4.5
|
240
|
280
|
340
|
38
|
3
|
8-34
|
|
200
|
200
|
502
|
420
|
380
|
|
95
|
260
|
4.5
|
300
|
345
|
405
|
44
|
3
|
12-34
|
|
250
|
250
|
568
|
450
|
420
|
|
110
|
313
|
4.5
|
352
|
400
|
470
|
48
|
3
|
12-41
|
