二片式球閥
詳細介紹
產品應用：
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。
性能規范
設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：用于PN4.0MPa以下
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類（R）醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~3"
材料標準（C） ASTM A216-WCB、DIN1.619（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
結構長度：按GB/T 15188.3-94
工作壓力：用于PN4.0MPa以下
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類（R）醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~3"
材料標準（C） ASTM A216-WCB、DIN1.619（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
主要零件材料
|
序號
|
部分
|
材質
|
|
1
|
閥體
|
CF8 CF8M WCB
|
|
2
|
閥座（MF）
|
增強聚四氟乙烯
|
|
3
|
球體
|
SS316 SS304 CF8 CF8M
|
|
4
|
閥蓋
|
CF8 CF8M WCB
|
|
5
|
墊片
|
對位聚苯
|
|
6
|
墊片
|
四氟乙烯
|
|
7
|
填料
|
四氟乙烯
|
|
8
|
閥桿
|
SS316 SS304
|
|
9
|
壓緊螺母
|
SS304
|
|
10
|
墊圈
|
SS304
|
|
11
|
螺母
|
SS304
|
|
12
|
手柄
|
SS304
|
|
13
|
手柄套
|
塑料
|
MP閥座采用對位聚苯。

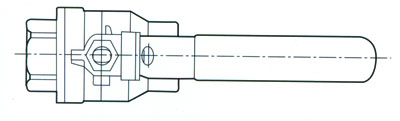

主要尺寸單位:毫米
|
SIZE
|
G
|
d
|
L
|
H
|
A
|
|
8
|
1/4"
|
10
|
52
|
50
|
100
|
|
10
|
3/8"
|
10
|
52
|
50
|
100
|
|
15
|
1/2"
|
15
|
60
|
52
|
105
|
|
20
|
3/4"
|
20
|
65
|
60
|
120
|
|
25
|
1"
|
25
|
75
|
65
|
130
|
|
32
|
11/4"
|
32
|
90
|
80
|
150
|
|
40
|
11/2"
|
38
|
100
|
87
|
165
|
|
50
|
2"
|
50
|
120
|
97
|
165
|
|
65
|
21/2"
|
64
|
147
|
128
|
240
|
|
80
|
3"
|
76
|
170
|
150
|
240
|
