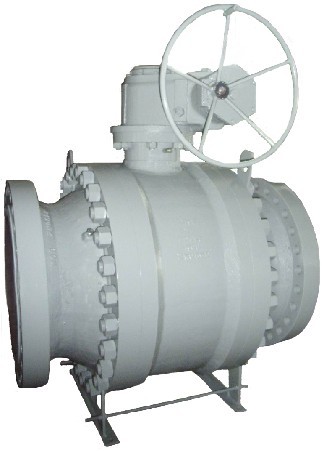

固定式法蘭球閥
型 號:
價 格:0元
詳細介紹
湖北高中壓閥門球閥的球體是固定的,受壓后不產生移動。固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特制的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。
球閥說明書
1、范圍:本說明書適用于法蘭連接端的電動(或氣動)球閥。

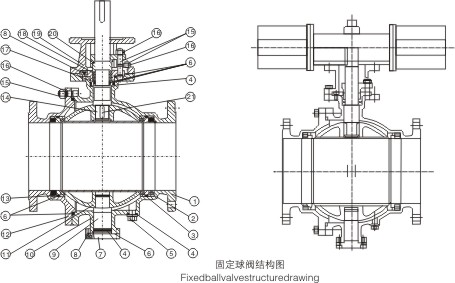

2、組成:由電動(或氣動)執行機構(20)與球閥閥體部分組成,其連接靠支架(18)和連接軸(17)。
3、使用限制
溫度和壓力限制
l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件,操作溫度應在-290C到 2000C之間。其他類型的閥座和密封件的操作溫度,應受到KI工廠的檢核。
l 閥的公稱壓力等級 (PN),可表明閥在正常溫度狀態下的最大工作壓力。(例如:PN40,表明其操作溫度在-290C~380C時的最大工作壓力為40 Bar)。
l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、安裝
1)、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
3)、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
5、操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(900)時,閥關斷。反向旋轉1/4圈(900)時,閥開啟。
3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。
6、維修
擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據
注意: ●球閥在關閉狀態下,閥體內部依舊存在受壓流體
●維修前,解除管線壓力并使閥門處于打開位置
●維修前,斷開電源或氣源
●維修前,將執行機構與支架脫離
1)、填料處得再鎖緊
l 若填料涵處有微泄發生,須再鎖緊閥桿螺母 (13).
l 注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。
2)、更換閥座和密封件.
A)、拆卸
l 使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.
l 關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。
l 依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11) 、耐磨片(10)、閥桿填料(9)
l 拆卸體蓋連接螺栓(5)和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈(16)。
l 確認閥球(3)在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。
l 由閥體中孔向下輕推閥桿(6)直到完全取出,然后取出O型圈(8)及閥桿下填料(7)
注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位
B)、重新組裝
l 清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件
l 按拆卸的相反順序進行組裝。
l 用規定的扭矩,交叉鎖緊法蘭連接螺栓(5)。
l 用規定的扭矩,鎖緊閥桿螺母(13)
l 安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。
固定式球閥產品特征:
O型固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
特點
1、O型固定式球閥采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活。
2、閥門采用高平臺結構,ISO5211連接標準,能使安裝電/氣動執行器更為專業化。
3、O型固定式球閥采用全通徑或縮徑設計,流通阻力小。
4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構,具有自動補償及自潔功能,密封性能優越。
5、O型固定式球閥采用固定球設計,并增加了預緊力彈簧,使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座,兩個方向都能密封,因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構,當滯留在閥門中腔的液體介質由于溫度升高而氣化,從而中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥門安全。
10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。

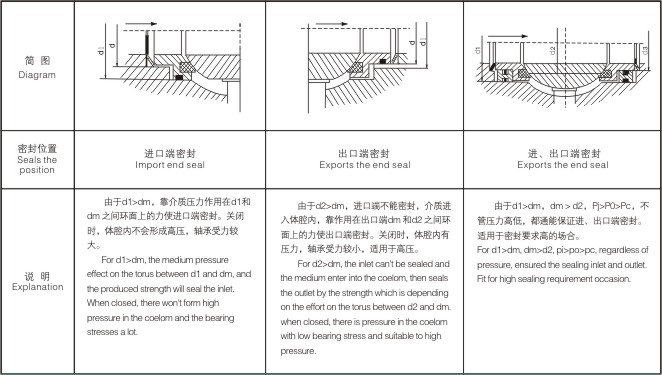

O型球閥(固定球)密封結構

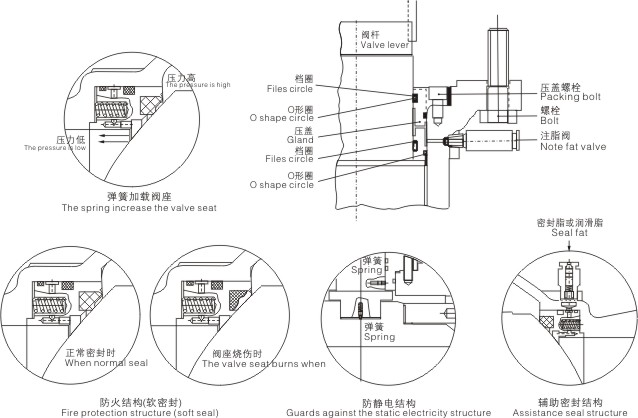

輔助結構示意圖(詳見《球閥簡介》)

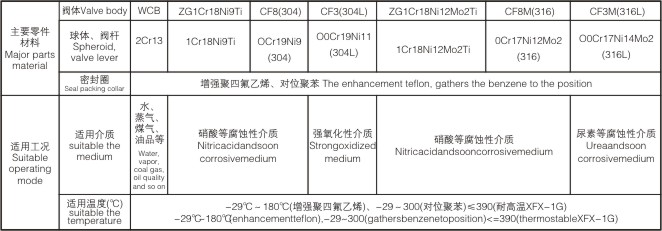

軟密封固定球閥主要參數

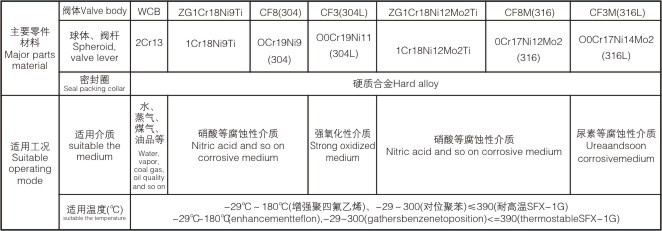

硬密封固定球閥主要參數

流量特性
O型固定式切斷球閥的流量特性為快開特性,特性曲線如下圖所示。

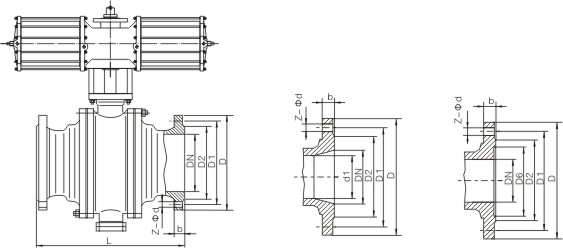

外形及尺寸

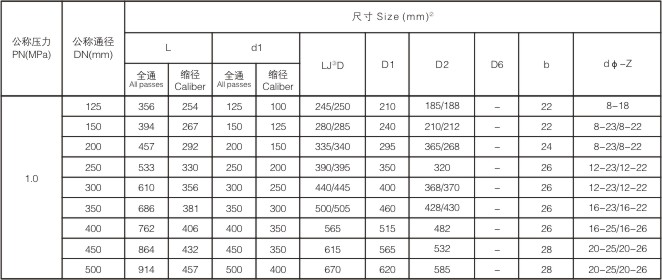

接上表
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法蘭
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
四、蝸輪固定球閥規格主要尺寸:
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法蘭
Q347F
25
25P
25R
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-25
|
230
|
278
|
600
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-25
|
260
|
395
|
600
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-30
|
283
|
480
|
800
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-30
|
380
|
585
|
800
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-34
|
425
|
625
|
800
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-34
|
492
|
720
|
800
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-41
|
555
|
840
|
830
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-41
|
675
|
1050
|
830
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-48
|
850
|
1150
|
830
|
五、蝸輪固定球閥規格主要尺寸:
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸凹法蘭
Q347F
40
40P
40R
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
|
|
|
|
注:①縮徑球閥重量約為全通徑球閥重量的70%左右。
②表中以分?jǐn)?shù)表示者,分子為JB/T74~90系列2尺寸(等同于原械標JB~90-59的尺寸),分母為JB/T74~90系列1、GB912~913(PN1.6~4.0MPa)及HGJ44~76尺寸。
③LJ為環連接面法蘭球閥的結構長度。
④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
|
